長春鋼結構工程中的彩鋼板連接非常重要，在長春鋼結構加工、長春鋼結構廠房、長春鋼結構橋梁、長春彩鋼板加工的施工設計里應用非常廣泛：
1、 長春鋼結構連接件的分類
連接件分為兩類,一類為將板與承重構件相連的連接件,也可稱為結構連接件。一類是用于將板與板、板與配件、配件與配件等相連的連接件,也可稱為構造連接件。
(1) 結構連接件:是將處筑物的圍護板材與承重結構連接成整體的重要部件,用以抵抗風的吸力、下滑力、地震力等。一般應該進行承力驗算設計。在風荷載大的地區尤為重要。結構連接件有幾種:一是自攻螺絲直接將板與鋼檁條連在一起;一是通過連接支座上的掛鉤板或扣壓板與板材相連,支座通過自攻螺絲固定在鋼檁條上;還有一種大開花螺絲連接件
(2)構造連接件:是將各種用途的彩板件連成整體,用于防水、密封、美觀,當然也起著承受風力的作用，構造連接件有鋁合金拉鉚釘、自攻螺絲和小開花螺絲。
(3)連接件簡介
1)自攻螺絲:分為自攻自鉆螺絲和打孔后自攻螺絲。自攻自鉆螺絲,前面有鉆頭,后面有絲扣,在專用電鉆卡頭的卡固下轉動,這種自攻螺絲，孔洞與螺桿匹配,緊固質量好。打孔后再鉆的自攻螺絲施工程序多,緊固質量不如前一種。自攻自鉆螺絲目前已被廣泛使用。常用自攻螺絲直徑是4-6mm,長度規格有多種。其絲扣形式有通體的,僅端部有絲扣的,螺桿根部和端部都有絲扣的等兒種,（見圖1）。圖中2、3兩種用于需要固定上部彩色鋼板并與鋼檁條連接,第3種多為長自攻螺絲。
自攻螺絲的絲扣間距也有幾種,如1、1.5、2mm不等,視緊固的鋼板厚度選用,其作用原理是在兩絲扣間將鋼板嵌住,自攻螺絲一般緊鋼板的厚度最大不超過4mm。
2)拉鉚釘:是由鋁合金和鐵釘制成,直徑多為中4、5兩種,長度種類較多。它的作原理工是利用工具(拉鉚槍),將兩層鋼板夾緊。
拉鉚釘分為開孔的和閉孔的兩種,開孔的多用在內裝修,閉孔的用在室外工程中。

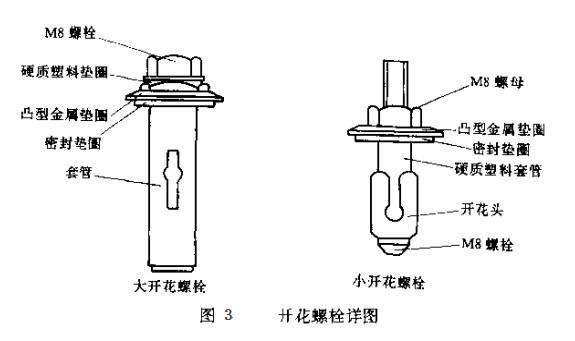

3)其他幾種連接件:見圖3
大開花螺栓和小開花螺栓也都是單向施工操作的連接件,這種連接件主要用于高波板連接。
二、長春鋼結構工程連接件的選用要求
1、結構連接件
(1)結構連接件的強度:結構連接件主要作用是抵抗風的吸力,因此在選擇時應考慮接件自身的抗拉性能,連接件與被連接的承重結構件的抗拔性能,和由風吸力造成的彩色鋼板件在連接件下的鋼板抗拔脫的性能。以上三種情況下,往往第三種性能是較弱環節。在選購自攻螺絲等連接件時一般只能提供前兩項的力學性能,第三種性能因與彩板的厚度、地區風荷載、建筑體型、鋼板材質等有關,是不能自接得到的參數。為了解決這個問題,國外一些公司進行了試驗,使用經驗公式進行計算。下面的公式是某公司提出的供選用時參考。
(2)結構連接件的表面處理:結構連接件的使用壽命應與彩板建材的使用壽命相匹配,因此應對鋼連接件的表面處理提出要求。目前使用的自攻螺絲等有鍍鋅、鍍鋁鋅和鍍層后再作有機涂層等多種,鍍層和涂層的厚度也各異,訂貨時應按建筑物的重要程度不同選用,并應由供應廠家提供標準的技術數據,以供選擇。
(3)結構連接件上的密封墊圈:是連接件的重要組成部分,它起著阻止雨水從板材的孔洞中滲入的作用,因此選擇自攻螺絲時應對密封墊圈提出使用壽命要求和密封要求,它的使用壽命應與彩板構件的使用壽命相匹配,應有良好的密封性能和抗老化的性能。
2、構造連接件
構造連接件經常使用的是自攻螺絲和鋁合金拉鉚釘,對其選擇要求與結構連接件相同選用鋁合金拉鉚釘時應選用鋁合金鉚釘,不可選用純鋁鉚釘。室外使用時應選用閉孔鋁合金拉鉚釘在彩板構件上使用時其密封問題要特別注意。一般用密封膠封頭,這種方法受施工條件和施工人員的影響,往往不能滿足要求,因此建議在鋁合金拉鉚釘上配置使用抗老化性能好的密封墊圈。
3、長春彩鋼板連接件的用量計算
一個工程項目所使用的連接件的種類和數量是較龐雜的,應分類進行計算。在初步設計(估算)階段,一般使用平方米用量或延長米用量進行計算;在施工備料階段應按實際用量進行計算,計算結果應附加5%左右的損耗量,以彌補施工過程中的損壞、丟失和施工過程中的變更。
4、連接件的檢驗和包裝
連接件一般是出專業廠家生產供應的,收貨時應有出廠合格證、材質單和技術性能書等,使用時一般不再作檢測,但對成箱到貨的產品應進行規格型號和數量的檢查。連接件的包裝,成箱到貨的連接件應成箱發貨,自產的連接件也應用箱包裝,并在箱上注明型號、件數等。
